技术内容
我国陆上风电场主要集中在风力资源丰富、气象条件变化明显的山区或偏远地区。受地形、地貌及地质条件等复杂环境的影响，风电场集电线路极易遭受雷击并发生雷害事故。
(1) 针对传统避雷线引雷能力不足的问题，本技术立足避雷线本体结构和材质，将新型电工材料应用于传统避雷线，开发了具有强引雷能力的新型避雷线，极大提高了避雷线的屏蔽效能，实现了雷电绕击防护技术的突破。
(2) 针对目前山区集电线路接地电阻过高的问题，研发了一种可将埋入地下部分作为接地体的大弯矩高导电混凝土自然接地系列电杆产品，仅采用电杆进行自然接地，即可满足大部分地区防雷接地要求。
本技术具有以下突出优点：
(1) 电气性能优异：新型避雷线屏蔽效能高、引雷能力强，约为传统避雷线的3~5倍；高导电混凝土防雷接地电杆的接地电阻大幅降低了约80%，显著抑制了输电线路雷电绕击和反击事故的发生，有效提高了线路耐雷性能；
(2) 力学性能可靠：新型避雷线可在较大弧范围内调整保护角（50°~60°）以适应杆塔及绝缘子耐张要求；高导电混凝土防雷接地电杆抗弯强度提升20%~35%，抗裂度提升20%~40%，满足35kV集电线路电杆承载要求。
应用情况
(1) 承担科技项目“华能团结风电场集电线路新型防雷技术研究”，完成了35kV集电线路避雷线改造，大幅提高了雷电绕击防护能力，实现了风电场集电线路耐雷性能的优化升级。(2) 从2019年起，本成果已陆续应用于福建漳平等沿海地区的配电线路中，在沿海盐腐和台风登陆频繁的运行环境下，运行状态良好，防雷效果显著。

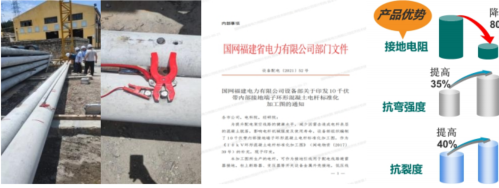

大弯矩高导电防雷电杆测试及批复文件
大弯矩高导电防雷电杆现场应用
转化前景
新型避雷线可以广泛应用风电场集电线路，大幅提高其绕击耐雷性能；高导电混凝土防雷接地电杆接地电阻大幅降低，使用寿命和抗灾水平较普通混凝土电杆大幅提高，可完美替代35kV山区集电线路输电铁塔。
所属团队：吉林省新能源电网智能化运行与控制工程实验室
